Регулирующие коллекторы FAR - cерия MultiFAR
9 января 2024 13:51
// Обзоры товаров
Серия MultiFAR — это коллекторы со встроенными регулирующими и запорно-балансирующими вентилями. Управляющая ручка вентиля и закрывающийся колпачок отсекателя расположены на передней поверхности, предоставляя пользователю легкость обслуживания без необходимости использования специальных инструментов. Коллекторы позволяют не только полностью открыть/закрыть поток, но и точно регулировать расход по каждому потребителю. Их устанавливают в гидравлические системы с давлением до 10 атм. и температурой до 100 °С
Коллекторы со встроенными регулирующими вентилями можно ставить на подающую и обратную линию. Регулирование расхода производится без использования специальных инструментов. Уплотнительное кольцо (из EPDM) на седле клапана обеспечивает надежность работы клапана в течение длительного периода эксплуатации.
Серия MultiFAR включает в себя также параллельные коллекторы (код 3754), которые позволяют производить монтаж оборудования в разрез стояка холодного или горячего водоснабжения. При этом размер коллектора не превышает размера стандартной кафельной/облицовочной плитки (рис. 5).

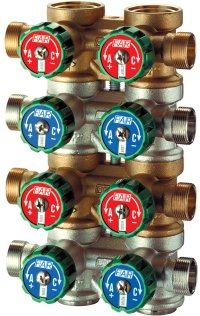

Рис. 5. Подключение регулируемого параллельного коллектора .
Сборка коллектора очень проста и позволяет собрать любое количество отводов
«Концевые» коллекторы с входом только с одной стороны (вторая сторона не имеет прохода) исключают необходимость установки заглушки и возможность дополнительного риска протечки в месте присоединения заглушки к коллектору (рис. 6).

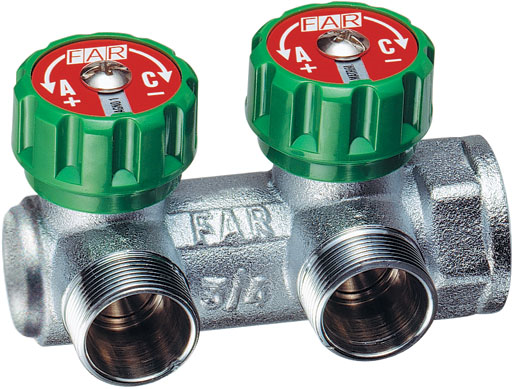

Рис. 6. Концевой регулируемый коллектор (код 3819)
Один отвод регулирующего коллектора диаметром ¾” или 1” имеет пропускную способность 2,5 м3/час и может обеспечить расход ~1 м3/час (до 17 л/мин) при скорости течения 1 м/сек. Коллектор диаметром 1” обеспечит в системе отопления расход теплоносителя 2000 кг/ч и тепловую нагрузку до 45 кВт (рис. 7).

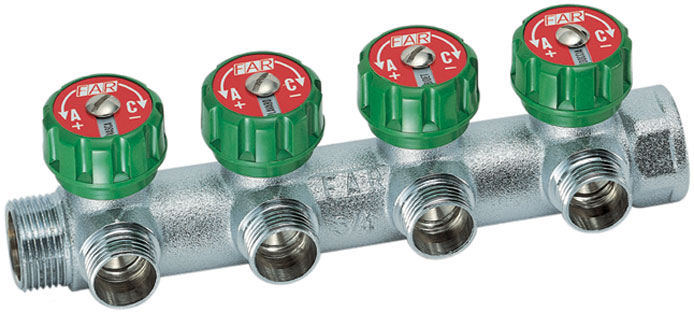

Рис. 7. Проходной регулируемый коллектор (код 3824)
Один отвод коллектора диаметром 1 ¼” (код 3827) имеет пропускную способность 3,5 м3/час и может обеспечить расход ~1 м3/час. Коллектор может работать с тепловой нагрузкой до 80 кВт (рис. 8)
Рис. 8. Проходной регулируемый коллектор диаметром 1¼” (код 3827)

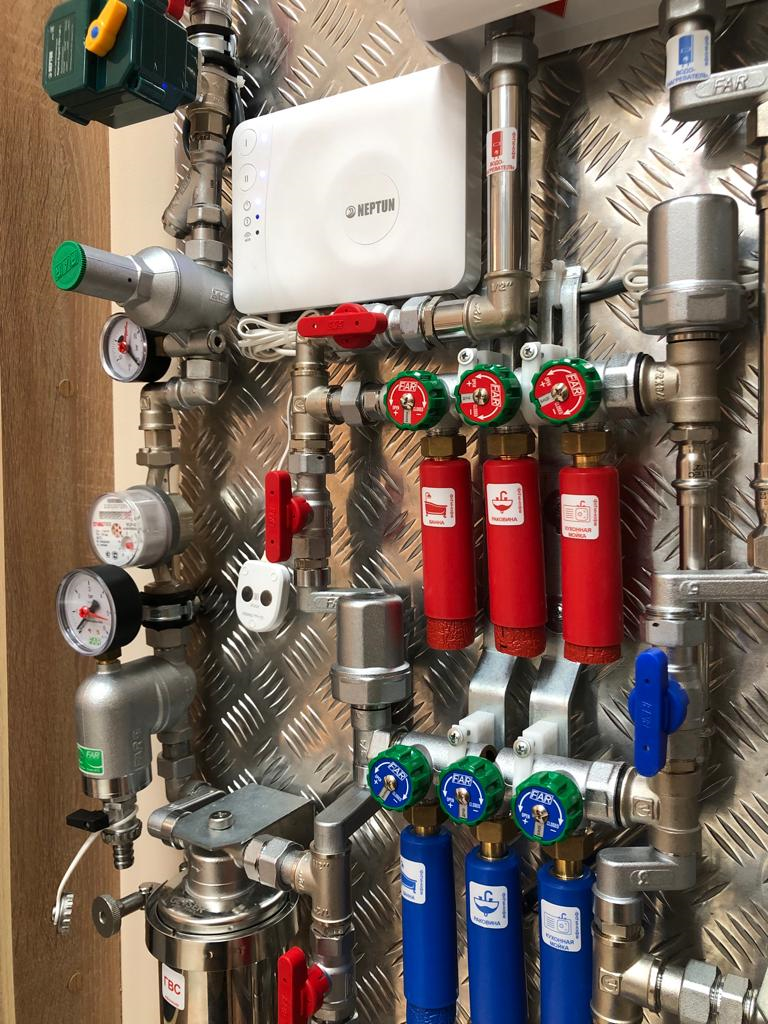

Система водоснабжения с регулирующими коллекторами MultiFAR
В серии MultiFAR есть две разновидности коллекторов со встроенными запорно-балансирующими вентилями.

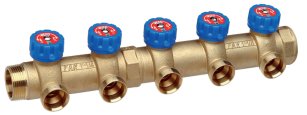

Рис. 9. Коллектор с металлическими колпачками
Коллекторы с защитными белыми колпачками — это новая модификация коллектора с запорными вентилями, который позволяет не только точно произвести балансировку контуров, но и визуально контролировать положение клапана, т.к. регулирующая ручка модифицированного коллектора снабжена шкалой поворотов открытия клапана (рис. 10)

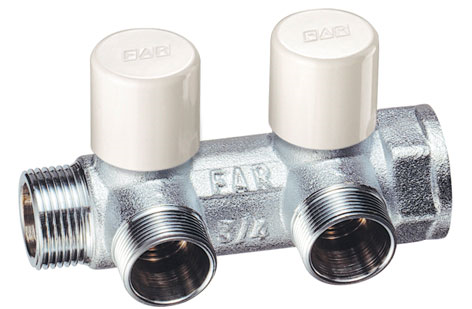

Рис. 10. Коллектор с защитными белыми колпачками
Степень открытия определяется по риске на коллекторе, которая совпадает с каким-либо значением на шкале ручки. Вентили вращаются на 360° между позициями: «0» — полностью закрытый и «5.5» — полностью открытый. Ручку можно вращать рукой без использования каких-либо дополнительных инструментов, что упрощает регулировку. При вращении ручка не перемещается в вертикальной плоскости, поэтому габаритные размеры коллектора остаются неизменными, что позволяет устанавливать и регулировать коллектор даже в ограниченном пространстве (рис. 11)
Рис. 11. Шкала открытия клапана
После настройки клапанов можно установить защитный колпачок, который защитит от возможных несанкционированных воздействий (рис. 12).
Рис. 12. Установка защитного колпачка
Рис. 13. Клапан запорно-балансировочного коллектора
Коллекторы незаменимы в малорасходных системах отопления, т.к. благодаря особой конфигурации золотника вентиля позволяются делать точную и плавную гидравлическую настройку. Диапазон пропускной способности каждого отвода коллектора составляет 0,65 ÷ 1,26 м3/час
Серия MultiFAR включает в себя также параллельные коллекторы (код 3754), которые позволяют производить монтаж оборудования в разрез стояка холодного или горячего водоснабжения. При этом размер коллектора не превышает размера стандартной кафельной/облицовочной плитки (рис. 5).
Рис. 5. Подключение регулируемого параллельного коллектора .
Сборка коллектора очень проста и позволяет собрать любое количество отводов
«Концевые» коллекторы с входом только с одной стороны (вторая сторона не имеет прохода) исключают необходимость установки заглушки и возможность дополнительного риска протечки в месте присоединения заглушки к коллектору (рис. 6).
Рис. 6. Концевой регулируемый коллектор (код 3819)
Один отвод регулирующего коллектора диаметром ¾” или 1” имеет пропускную способность 2,5 м3/час и может обеспечить расход ~1 м3/час (до 17 л/мин) при скорости течения 1 м/сек. Коллектор диаметром 1” обеспечит в системе отопления расход теплоносителя 2000 кг/ч и тепловую нагрузку до 45 кВт (рис. 7).
Рис. 7. Проходной регулируемый коллектор (код 3824)
Один отвод коллектора диаметром 1 ¼” (код 3827) имеет пропускную способность 3,5 м3/час и может обеспечить расход ~1 м3/час. Коллектор может работать с тепловой нагрузкой до 80 кВт (рис. 8)
Рис. 8. Проходной регулируемый коллектор диаметром 1¼” (код 3827)
Система водоснабжения с регулирующими коллекторами MultiFAR
В серии MultiFAR есть две разновидности коллекторов со встроенными запорно-балансирующими вентилями.
Коллекторы с защитными металлическими колпачками имеют металлическое уплотнение седла, что предохраняет его от износа и обеспечивает точность регулирования расхода для каждого потребителя. Шпиндель клапана уплотняется изнутри с помощью резинового кольца, что обеспечивает легкость и долговременность эксплуатации. Коллекторы можно ставить в систему водоснабжения или отопления (на подающую и обратную линию) (рис. 9).
Рис. 9. Коллектор с металлическими колпачками
Пропускная способность одного отвода коллектора составляет 0,65 ÷ 2,25 м3/час и позволяет подать расход ~1 м3/час при скорости течения 1 м/сек.
Коллекторы с защитными белыми колпачками — это новая модификация коллектора с запорными вентилями, который позволяет не только точно произвести балансировку контуров, но и визуально контролировать положение клапана, т.к. регулирующая ручка модифицированного коллектора снабжена шкалой поворотов открытия клапана (рис. 10)
Рис. 10. Коллектор с защитными белыми колпачками
Степень открытия определяется по риске на коллекторе, которая совпадает с каким-либо значением на шкале ручки. Вентили вращаются на 360° между позициями: «0» — полностью закрытый и «5.5» — полностью открытый. Ручку можно вращать рукой без использования каких-либо дополнительных инструментов, что упрощает регулировку. При вращении ручка не перемещается в вертикальной плоскости, поэтому габаритные размеры коллектора остаются неизменными, что позволяет устанавливать и регулировать коллектор даже в ограниченном пространстве (рис. 11)
Рис. 11. Шкала открытия клапана
После настройки клапанов можно установить защитный колпачок, который защитит от возможных несанкционированных воздействий (рис. 12).
Рис. 12. Установка защитного колпачка
Измененная конфигурация золотника вентиля имеет классическую форму балансировочного вентиля с хорошо обтекаемыми конфигурациями, которые препятствуют шумообразованию и возникновению кавитации (рис. 13).
Рис. 13. Клапан запорно-балансировочного коллектора
Коллекторы незаменимы в малорасходных системах отопления, т.к. благодаря особой конфигурации золотника вентиля позволяются делать точную и плавную гидравлическую настройку. Диапазон пропускной способности каждого отвода коллектора составляет 0,65 ÷ 1,26 м3/час
